济南某中学空气源热泵采暖费用15.12元/㎡，供热面积12670㎡！

▊ 一、项目概况

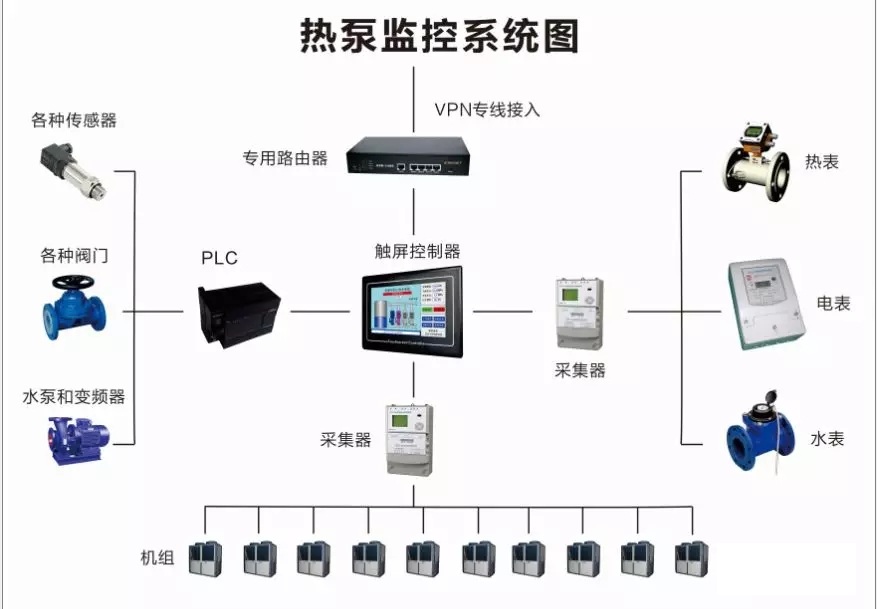

本项目为济南某中学空气源热泵供热工程，由于本项目周边市政供热管网能力不足，需要建立清洁能源满足用户的用热需求。项目为既有建筑，供热范围包括3栋教学楼，供热面积12670㎡，2栋宿舍楼供热面积5700㎡，建筑物建于90年代前后，属于非节能建筑，供暖前需要采取建筑节能改造措施。项目采暖热指标按照节能改造后选取，教学楼采暖热指标取45W/㎡,宿舍楼取35W/㎡，系统采用智能集中控制方案，保证机组运行的稳定性和节能效果。

▊ 二、设计依据

《城镇供热管网设计规范》(CJJ34-2010)

《城镇直埋热水管道技术工程》CJJ/T81-2013

《城镇供热管网工程施工及验收规范》CJJ28-2014

《供热计量技术规程》JCJ173-2009

《山东省城市住宅集中供热分户热计量系统设计暂行技术规定》鲁建发【2001】71号

《居住建筑节能设计标准》(DBJ14-037-2012)

《民用建筑供暖通风与空气调节设计规范》GB50736-2012

▊ 三、气候参数

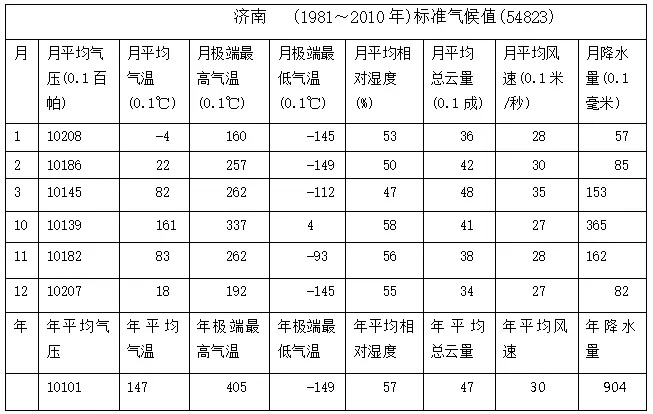

济南市历年气候

注：因采暖需求的时间原因，只选取了部分月份的数据。

序号	项目			参数
1	年平均温度（℃）			14.7
2	室外计算（干球）温度（℃）	冬季	采暖	－7
		夏季	空调	27.5
3	最热月平均温度（℃）			26.2
	最冷月平均温度（℃）			-0.4
4	极限最低温度（℃）			-14.9

▊ 四、主要技术参数

(一)设计气候参数

(二)低温空气源热泵采暖机组详细技术参数

产品型号		名义2额定制热量	106500W
电源	380V 3N～50Hz	名义2额定消耗功率	24000W
最大消耗功率	36000W	名义2额定工作电流	38.5A
最大工作电流	58A	名义2工况	干求温度20℃ 湿球温度15℃
额定出水温度	55℃	最大消耗功率	36000W
循环水流量	22m3/h	最大工作电流	58A
名义1额定制热量	83500W	额定出水温度	55℃
名义1额定消耗功率	22500W	外形尺寸（长×宽×高）	2200×1200×2250（mm)
名义1额定工作电流	35A	充注量	R22 (10×3）kg
名义1工况	干求温度7℃ 湿球温度6℃	额定出水温度	55℃

▊五、机组数量选型

我方根据学校方的要求，考虑到设备的初始投资及同时入住率，因为按照建筑面积计算，实际采暖面积是建筑面积的90%左右，同时入住率80%左右，济南地区的历年最低气温为-12℃左右，因此，我方按照学校方的要求按照-5.3℃的工况配置我们的超低温空气源热泵机组即可，我方的空气源热泵机组的工作环境范围为-25℃～43℃，完全能够满足贵方的要求，机组在-5.3℃的环境工况下的国家级检测院测试的制热量为69.827KW,因此机组的台数的配置计算如下：

N=Q÷q=(540+210)kW÷69.827KW=11台

根据要求配置11台超低温空气源热泵机组，在-5.3℃的工况下启动11台机组，完全能够满足贵方的要求。在环境温度-5.3℃的时候，我方的空气源热泵的流量为Q=0.86×Q/Δt=0.86×750kW/10℃=55.47m3/h。

▊ 六、运行费用分析

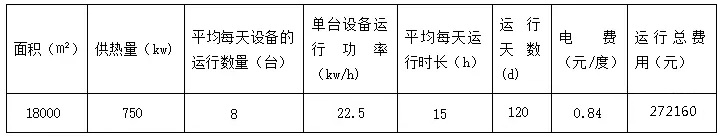

根据项目的特点，空气源热泵在整个采暖季平均每天运行15个小时的时候，开启的台数大约为8台左右。

由以上的数据可知：每平方的采暖费用为272160元/18000㎡=15.12元/㎡
