10000㎡政府办公楼超低温空气源热泵采暖制冷 

新疆和田地区于田县10000㎡政府办公大楼采用鲁禹超低温空气源热泵采暖、制冷方案.

  (一)概况

  于田县待建政府办公大楼建筑面积10000平方米，节能建筑，现拟定采用鲁禹超低温空气源热泵提供冷热源，末端使用暗装风机盘管来实现夏季制冷，冬季采暖使用地板低温辐射采暖。

  (二)供暖、制冷主机选型

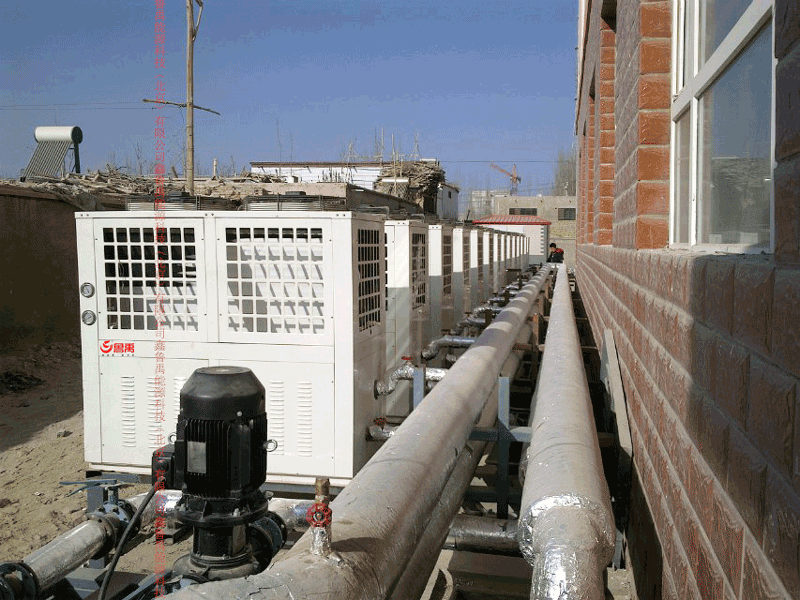

  选用鑫鲁禹能源科技(北京)有限公司生产的鲁禹冷暖型超低温空气源能热泵LYK71RD 14台。

  LYK71RD 技术参数

制冷量 67kw（在环境温度35℃的情况下）， 制热量75kw （在环境温度7℃的情况下），输入功率18.7kw ，产热水量2200升/小时， 体积 1100*2100*2000mm，重量850kg。

  电压380v。

  总输入功率18.7*14=261.8kw,总冷量67*14=938kw,总热量75*14=10504kw,总重量780*14=1900kg。

  (三)末端采用的形式

  夏季制冷采用暗装风机盘管的形式。

  冬季采暖采暖采用地板低温辐射采暖形式。

  (四)运行费用计算

  1冬季采暖的运行费用

  根据国家标准GB50176-93《民用建筑热工设计规范》，于田县的计算用的采暖天数112天，室外的平均温度-2.1℃，节能建筑耗热量指标20.7w/㎡，

  每天建筑物所需要的平均热能为：24h*20.7w/m2*10000m2=4968kwh

  采暖期间建筑物所需要的总热能为：112*4968=556416kwh

  主机在室外平均温度的情况下的能效比为1：3. 电价0.5元/kwh

  则机组在平均温度的情况下冬季运行费用为：0.5*556416/3=92736元

  机组如选择在白天气温高的时段运行且低温水供暖(30-35℃)能效比为1：4.5

  则机组在白天地暖的运行费用为0.5 *556416/4.5=61824元

  因此，冬季的运行费用在61824—92736元之间。785.4

  注：主机在冬季平均温度的情况下，冬季每天的平均运行时间为：4968/18.7*14*3=6小时。

  2夏季制冷费用与普通的中央空调一致。

  3空气源热泵为办公大楼每天提供5吨卫生热水，仅供卫生间洗手使用，如需要洗浴热水则要另配机组。

  (五)鲁禹超低温空气源热泵的特点

  由于空气源热泵热泵它是把空气的能量直接转化成热水，它在冬季-25℃的环境温度下机器正常运行且能效比为1：2，运行中没有任何的废气废水的排放，是一种节能环保的高科技的暖通设备。它的安装不受任何条件限制和国家政策的约束，它的安装占地面积小，简易方便，机器可放置在露天。同时又不受采光面积的限制。

  与水源热泵相比不需要使用地下水，不需要打井，，不需要机房。

  与地源热泵相比不需要地埋管，不需要打地埋管的竖井。

  (六) 地板辐射采暖实施方案

  为使鲁禹超低温空气源热泵更加节能，室温更加舒适，地板辐射供暖的水温应是30-35℃，因此，地暖的铺设做特殊设计。下图是地暖铺设的示意图，在实际施工时施工人员应按图中的方式进行。
