10000㎡学校宿舍空气能热水工程解决方案

鲁禹空气能热水工程学校热水解决方案

  1. 热水主机选型

  选用鑫鲁禹空气能热泵热水机LYK60RD 2台(每台的输入功率是18.6kw)，20立方米的保温不锈钢水箱 1台，热泵加热循环水泵 流量18吨/小时，扬程10米， 2台(一用一备)(附件1)。

  2. 热水的运行费用

  自来水的水温按15℃计算，20吨水从15℃加热到50℃需要的热量为：

  Q=20*(50-15)*1.163=814kwh

  机组冬季产50℃热水的能效比为1：2.5，电价按0.5元/kwh计算。

  因此，冬季每天的运行费用为：(814/2.5)*0.5=163元，相当于每吨热水的加热费用是8.14元。即每个学生的洗浴加热费用是0.408元(4角1分)。

  冬季机组平均每天工作时间为814/(18.6*2*2.5)=8.75小时。

  其他季节机组的综合能效比为1：4，每天的运行费用为814/4*0.5=102元，相当于每吨热水的加热费用是5.1元。即每个学生的洗浴加热费用是0.26元(2角6分)。

  其他季节机组平均每天工作时间为814/(18.6*2*4)=5.5小时

  1、参考标准及设计参数

  ▲ 设计依据(标准)：

  u GB/T18713—2002《热泵供热系统设计、安装及工程验收技术规范》

  u GB/T6424—1997《空气源热泵技术条件》

  u GB/T4271—2000《空气源热泵性能实验方法》

  u GB/T15513—1995《空气源热泵的评价方法》

  u GB50176-93《民用建筑热工设计规范》

  u JGJ26-95《民用建筑节能设计标准(采暖居住建筑部分)》

  u QB/T15816—2004《热泵系统安装标准》

  u GBJ9—87《建筑荷载规范》

  ▲ 设计参数：

  u 设计温度：室内温度在冬季18℃~20℃;夏季24-26℃。

  u 机组工作最低环境温度-25℃。

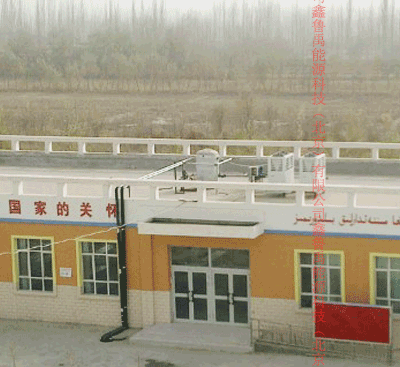

学校宿舍空气源热泵热水工程现场实拍：
