空气源热泵电锅炉供暖解决方案

 项目名称：北京某10000平米老旧小区燃煤锅炉改造方案

  产品系统名称：鲁禹超低温空气源热泵+鲁禹大工业电锅炉

  1.工程概况

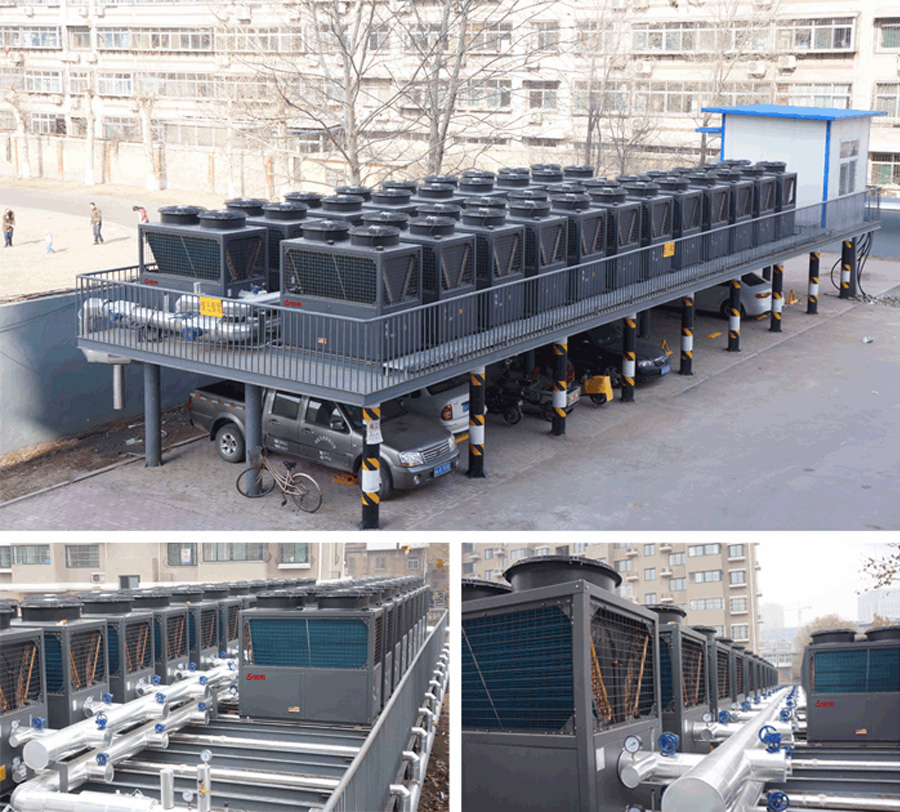

北京某老旧小区燃煤锅炉集中供暖改造，建筑供暖面积约10000平米，采用鲁禹超低温空气源热泵+鲁禹工业电锅炉结合，末端为老式暖气片。

2.工程要求：

维持原来的系统—晚间循环水供水温度50～70℃，供回水温差15～20℃;白天循环水供水温度45～50℃，供回水温差15℃。

  3.负荷计算：

10000㎡给定的热负荷为45w/㎡，总热负荷为45w×10000=450kw

 4.设备选型

   4.1主机选型

经负荷计算可知，该建筑冬季地供暖的热负荷为450kw, 考虑到实际情况，供暖加5%的富裕量，即制热需求为475kW，以上设计能满足用户的需要。鲁禹超低温空气源热泵lyk-71rd（25p）在0℃以上的制热量是75kw。

  鲁禹空气源热泵：475kW÷75kW≈7台。

鲁禹工业电锅炉：475KW  1台

  4.2设计方案：

末端维持老式暖气片，空气源热泵主机串联做同程，避免供回水温差过大

空气源热泵系统出水温度45～50℃、供回水温差15℃，采用两台主机串联的方式，几组串联机组做成同程：回水温度35℃，先进入到第二台空气源热泵主机，温度提升至42.5℃，然后再进入到第一台空气源热泵主机，温度再次提升至50℃。

  （按国家标准设计的话应该是这样做的，但实际当中我们应该要去考察现场，实际温差可能不只是15℃，也有可能比我们想象重要容易，要根据实际情况设计。）

 5.费用估算以及与其他热源设备的使用费用比较

  北京采暖期天数为123天，节能住宅的平均耗热指标为20.6w/㎡(非节能建筑的热耗指标差不多是节能建筑的一倍);北京白天16个小时的电价是0.5元/度，晚间8个小时0.1元/度(谷电0.3元/度，政府两级补贴0.2元/度);鲁禹25p空气源热泵热泵的额定输入功率为18.7kw，制热功率75kw。COP拟为4.0(白天温度高完全可以达到)。

每平方米的耗能=20.6w×24h×123d=60.8kwh

鲁禹空气源热泵+鲁禹电锅炉采暖运行费用如下：

每平方米的运行费用=白天空气源热泵运行费用+夜间电锅炉运行费用

=60.8kwh×16/24h×0.5元/kwh×1/4(COP)+60.8kwh×8/24h×0.1元/kwh=7.09元;

10000平米的冬季采暖费用则为7.09万元

鲁禹电锅炉采暖运行费用如下：

  每平方米的运行费用

=60.8kwh×16/24h×0.5元/kwh+60.8kwh×8/24h×0.1元=22.3元;

10000平米的冬季采暖费用为22.3万元

比前面的方案每年多出15.21万元。

鲁禹空气源热泵+鲁禹电采暖炉结合优势

  与固体蓄热电锅炉和空气源热泵采暖设备相比，这种方式综合费用更低，刚在计算运行费用的时候就能得出这个结论，那么还有那些优势呢?

  1)可以产高温水：空气源热泵也可以采取这种方式产出高温水，不需要对末端进行改动，既不需要增加暖气片，也不用大费周折去动管道;

  2)运行更加稳定：空气源热泵都是在白天运行，即使在冬季极端低温的情况下，寒冷地区白天的最低温度都是在0℃以上，-15℃或者-20℃的极端温度只会出现在凌晨三四点，而且时长很短，一年里的极端温度加起也不会超过24小时，但这时候空气源热泵主机是不工作的，这样就保证了空气源热泵的高效可靠运行;

  3)系统噪音低：鲁禹空气源热泵主机外形结构、管理设计及零部件均通过计算机建模分析优化，内壁及主要噪声源部件均增加吸音设计，噪音低于69分贝，而空气源热泵晚上不工作，鲁禹电锅炉无电机运行，不产生噪音。
