洗浴废水余热回收解决方案

一、概述

淋浴和浴池洗身过后的废水里含有大量可利用的热能，这部分热能完全可以利用于对新鲜冷水进行加热,可以帮助洗浴经营者减轻至少一半以上的洗浴加热水购进成本，同时对于优化洗浴运营管理也有有极高的意义，更重要的是节约了能源降低了消耗，下面简单介绍一下鲁禹洗浴废水余热回收解决方案。

二、洗浴废水余热回收方案目的和意义

鲁禹洗浴废水余热回收系统的目的在于帮助洗浴经营者节能高效的制造洗浴热水，缩短洗浴废水余热回收投资回报周期，是在充分了解每一位客户需求和资源配置的情况下制定的洗浴热水工程解决方案，该方案在大幅节能降耗的同时又能满足洗浴中心的最大用水量。鲁禹洗浴废水余热回收系统只需要初次加热达到预定温度，就可以循环不断的使用余热产生热水，圆满解决了洗浴行业低功耗使用大量热水的需求。

三、方案的原理图示

系统主要组成部分：

鲁禹热回收系统

热水箱/保温水箱

洗浴废水（一般在32℃-37℃）

新鲜冷水/干净冷水（一般为常温）

废水池

方法/步骤

一、将洗浴废水集中收集到废水池中，废水池的大小根据热水日使用流量或最大使用时段流量或热水箱（保湿水箱）决定。

二、利用管道让洗浴下来的废热水（一般在32℃-37℃）统一流入鲁禹洗浴热回收系统机组里，同时接入新鲜或者干净冷水（一般为常温），也就是让干净冷水和洗浴废热水同时进入里。

三、鲁禹洗浴热回收系统机组内部开始进行热量交换。干净冷水和洗浴废热水的温度进行交换，废热水由热变冷，干净冷水由冷变热，但是水质互不影响，只是温度进行交换。

四、常温冷水状态下，热能交换后的两种水已经变成了洗浴废冷水（常温）和干净热水（约45℃），从热回收系统机组另一端流出，洗浴废冷水可以排出，干净热水进入保温水箱后鲁禹热回收系统机组还可给其进行持续保湿加热。（注：鲁禹洗浴热回收系统只需要初次加热达到预期标准温度，就可以循环不断的使用热能产生热水）

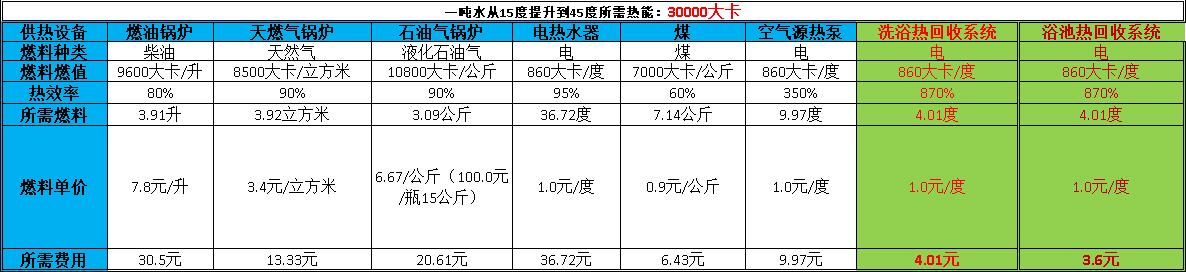

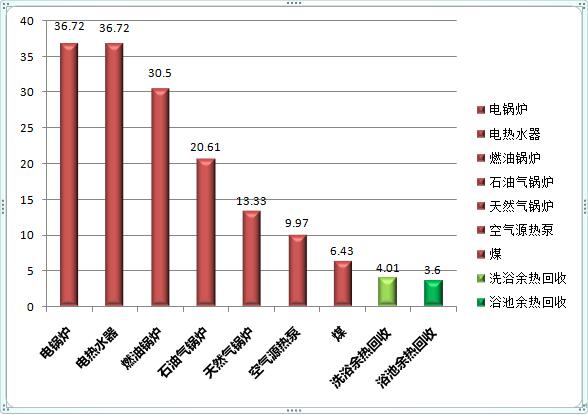

四、系统方案的能耗与费用对比

五、系统节省费用计算（年）

以洗浴中心年平均营业时间为12个月左右为例

1、与燃油锅炉相比

燃油锅炉运行费用：30.5元/吨

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（30.5-4）=95.4万元/年

2.与购买热水相比

买水费用：27元/吨（70℃左右），合45℃热水约：23元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（23-4）=68.4万元/年

注：购买的热水多为热电厂工作使用过的热水，顾客洗后感觉皮肤发涩，不如自来水井水或温泉水洗后皮肤光滑。

3.与天燃气锅炉相比

天燃气锅炉运行费用：13.33元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（13.33-4）=33.588万元/年

4.石油燃气锅炉相比

石油燃气锅炉运行费用：20元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（20-4）=57.6万元/年

5.污水源热泵（地源热泵、空气源热泵）相比

污水源热泵运行费用：9.97元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（9.97-4）=21.5万元/年

6.颗粒锅炉相比

燃颗粒锅炉运行费用：18元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（18-4）=50.4万元/年

7.与电热水锅炉相比

电锅炉运行费用：36.72元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（36.72-4）=117.7920万元/年

8.与燃煤锅炉相比

燃煤锅炉运行费用：6.5元/吨水

鲁禹洗浴余热回收系统运行费用：4元/吨水

年节约能源运行费用：100吨水*30天*12月*（6.5-4）=9万元/年

注：国家已经强制执行“煤改电”政策，城市和农村禁止使用燃煤锅炉

结论：淋浴喷头出洗浴热水的温度在40余度，经沐浴后流到下水口的废水温度为35度左右，这些被浪费扔掉的热能废水经过鲁禹热回收机组再排放时的温度只有3-5度。35减去5度这就意味着有30度的热能留在了系统机组里，在把14度左右的新鲜冷水引进机组里，14度加上30度等于44度，（注意！只是回收热量不是回收水！）鲁禹洗浴热回收系统加热1吨热水的运营成本只需4度电，比电加热节省75%以上电费，比燃煤、燃气锅炉节省50%以上运行成本。
