300㎡别墅超低温空气源热泵采暖制冷

       鲁禹超低温空气源热泵采用国际领先水平的喷气增焓技术，使用环境温度在-25℃以上，在低温环境中比同类产品能效高30%以上，是北方寒冷地区的首选采暖设备。

  超低温空气源热泵供暖的使用大幅度减少了取暖区域的燃煤、燃油、燃气的消耗，同时大幅度减少了因燃煤、燃油、燃气带来的废气污染。产品节能显著，考虑冬季取暖这一项，用户可在3~5年内收回投资成本。

  超低温空气源热泵是吸收环境中空气的热量，将环境中空气的热量通过热泵转移到房间中，空气的热量也来自太阳。普通空气源热泵的最大的缺点是制热量随环境温度的下降衰减较大。普通的空气源热泵有效的应用的最低环境温度一般不于-5℃，如果低于-5℃即无法获得理想的应用效果。鲁禹超低温空气源热泵采用超低温工况压缩机及低温高效404A制冷制，既能解决空气源热泵的衰减问题，同时还可以有效的正常制热，适用在-25℃的环境温度工作，-20℃以上可达到理想的应用效果。

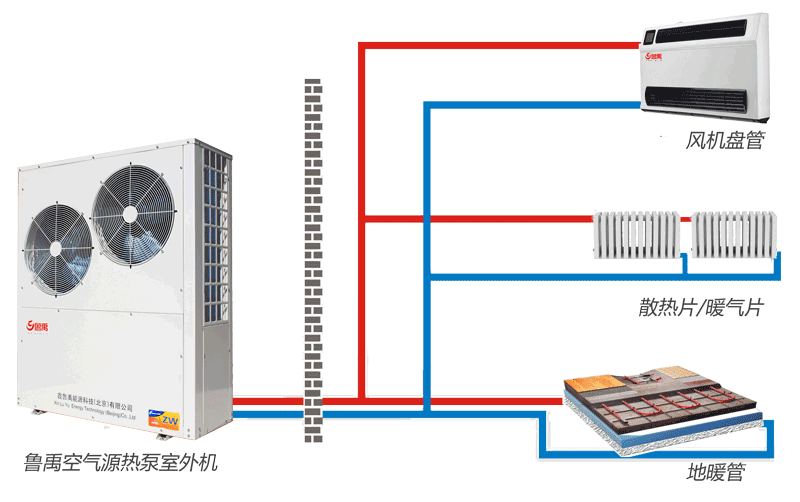

  目前超低温空气源热泵供暖末端采暖方式也开始多样化：1、地板辐射供暖，2、风机盘管供暖，3、散热片供暖。

  地板辐射供暖原理：通过埋设于地板下的加热管，把地板的表面温度加热，通过均匀地向室内辐射热量达到采暖效果。适用居所：新建住宅小区，不具备集中供热条件或分散的别墅住宅，精装修公寓。

  风机盘管供原理：通过出风口提供热源供暖。适用居所：多联机系统适用于层高较低，对各个房间要求精确温控的场合;冷热水系统适用于建筑层高不太高，对各个房间要求独立温控的场合;风管系统适用于各空调区使用时间相对集中、温度要求差别不大的场合。

  散热片供暖原理：以集中供暖为热源的方式。适用居所：普通住宅小区，有集中供暖条件的住宅。

  下面以某工程项目作为例子，对超低温热泵在家庭供暖应用及供暖费用进行分析参考。

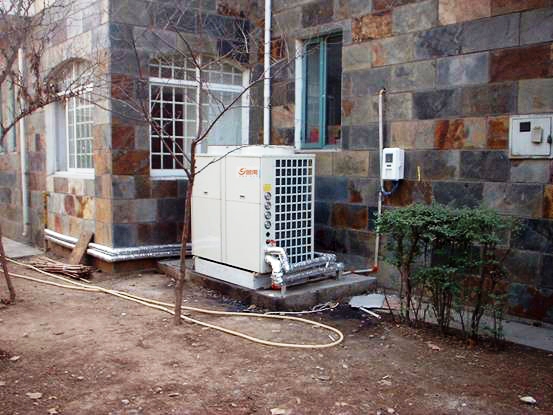

  超低温空气源热泵家庭供暖工程项目实例

  一、工程概况：

  青岛某别墅建筑面积250平方米(节能建筑)，要求冬季采暖、夏季制冷。

  家庭供暖工程项目实例

  (1)《建筑给水排水设计规范》GB50015-2003

  (2)《给水排水制图标准》T50106-2001

  (3)JGJ/T16-92民用建筑电气设计规范

  (4)出口欧盟CE认证标准

  (5)EN14511热泵能效标准认证标准

  (6)GB50189-2005公共建筑节能设计标准

  (7)GB7725-1996房间空调器标准

  (8)GB/T18430.1-2007蒸汽压缩循环制冷(热泵)机组技术标准

  (9)《筑给水排水及采暖工程施工质量验收规范》GB50242—2002

  (10)《城市热力网设计规范》CJJ34标准

  二、机组选型及参数

  选用鲁禹超低温空气源热泵LYK-39RD一台。

  LYK-39RD技术参数：

  制冷量35.3kw(在环境温度35℃的情况下)

  制热量38.8kw(在环境温度7℃的情况下)

  输入功率11.8kw;

  末端方式：

  采用风机盘管的形式，夏季制冷、冬季采暖。

 三、超低温空气源热泵运行费用计算

  1、冬季采暖的运行费用

  根据《全国主要城镇采暖期有关参数及建筑物耗热量指标》提供的数据：青岛计算用采暖期天数为111天，室外的平均温度为-0.5℃,白天的平均温度为4℃,节能建筑在采暖期间平均耗热量指标为20.4w/㎡，民用电价0.5元/kwh，。超低温空气源热泵在平均温度-0.5℃情况下的能效比为1:3(出水温度43℃);在白天平均温度4℃情况下的能效比为1:3.2(出水温度43℃)。

  根据鲁禹超低温空气源热泵能效比的测试结果：

  在室外平均温度-5.7℃的情况下能效比为1：2.6。

  在白天平均温度-1.6℃的情况下能效比为1：2.9。

  所以超低温空气源热泵在计算用室外平均温度的情况下运行费用为：

  20.4w/㎡×24h/天×111天×0.5元/kwh÷2.6=10.45元/㎡.

  超低温空气源热泵在白天平均温度的情况下运行费用为：

  20.4w/㎡×24h/天×111天×0.5元/kwh÷2.9=9.37元/㎡。

  冬季采暖水泵运行费用为：1.1kw/h×24h×111天×0.5元=1462.2元

  因此青岛节能住宅冬季超低温空气源热泵的运行费用在9.37元/㎡—10.45元/㎡(建筑面积)之间。

  300平方米别墅节能建筑运行冬季采暖的费用：

  (9.37元/㎡×300㎡+1462.2元)~(10.45元/㎡×300㎡+1462.2元)

  即为：4273.2元~4597.2元之间。

  2、夏季制冷费用与普通的中央空调一致。

  四、鲁禹超低温空气源热泵的特点

  由于超低温空气源热泵它是把空气的能量直接转化成热水，它在冬季-20℃的环境温度下机器正常运行且能效比为1：2，运行中没有任何的废气废水的排放，是一种节能环保的高科技的暖通设备。它的安装不受任何条件限制和国家政策的约束，它的安装占地面积小，简易方便，机器可放置在露天。同时又不受采光面积的限制。

  与水源热泵相比不需要使用地下水，不需要打井(不需要国家的审批手续)，不需要机房。

  与地源热泵相比不需要地埋管，不需要打地埋管的竖井(节省此部分投资)。
