超低温空气源热泵应用于文物景点建筑供暖
一、药王庙建筑简介：

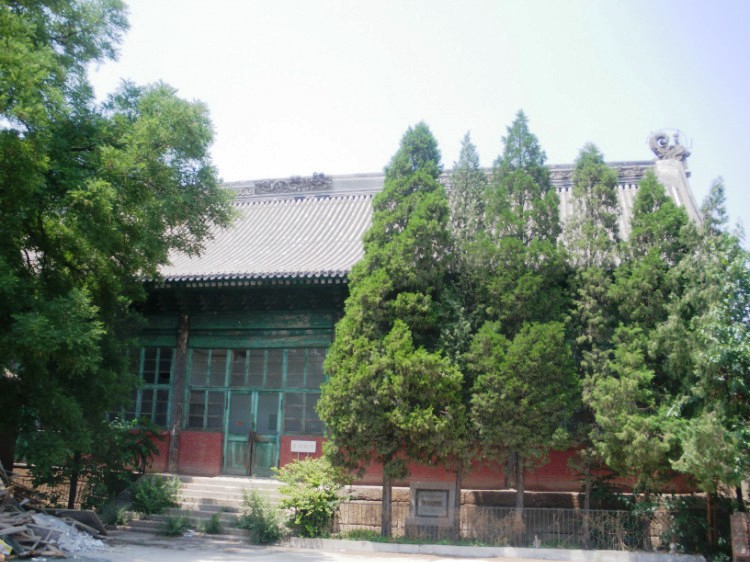

阳坊药王庙坐落于阳坊村，是一坐快400岁古庙宇建筑，当地人称之为“药王庙”。此庙规模庞大，颇具皇家建筑气派，是唯一有斗拱的寺庙建筑。除了故宫的三大殿和十三陵的长陵大殿，再也见不到如此规模。共占地约35亩，东西三路建筑，现今只剩一处后殿和一处东跨院了。

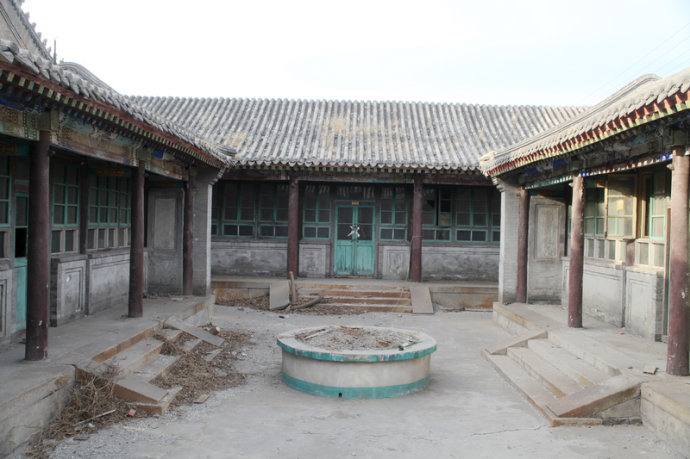

建筑坐北朝南，大殿面阔五间、25.59米，进深13.09米，前廊后厦，后因使用原因，门窗改为现代玻璃窗，并从金步前移至檐步。山门外修有泊岸台，再往南东路共有三组建筑。在前、后大殿东侧分别建有跨院，为四合建筑，供作禅房和居室。后殿东跨院正房和南过道房面阔五间16.97米，正房进深一间、6.52米，过道房前后廊进深一间、7.15米，东西配房面阔三间、10.44米，进深一间、5.4米，四面房屋均为硬山筒瓦过垄脊，正房、东西配房均为前廊后厦，整组建筑工艺精美。前殿东跨院占地稍大，房屋结构、工艺普通。
北京市昌平区阳坊镇药王庙空气源热泵采暖制冷项目情况简述分别如下：
|
序号 |
项目地点 |
采暖建筑面积 |
原有末端形式 |
原有热源选型 |
备注 |
|
1 |
药王庙大殿 |
260㎡ |
无 |
无 |
有电力 |
|
2 |
小院北房 |
54㎡ |
无 |
无 |
有电力 |
|
3 |
小院东房 |
50㎡ |
无 |
无 |
有电力 |
|
4 |
小院西房 |
50㎡ |
无 |
无 |
有电力 |
备注：以上房屋为非节能建筑，瓦顶，斜顶，层高3米-6米。
根据上述的基本分析及现场勘查的实际情况，设计如下。
二、设计方案
1.设计基础参数
1.1项目地点:北京市昌平区阳坊村。
1.2当地气候：北京气候属暖温带半湿润半干旱季风气候；属于寒冷地区。
1.3冬季室外平均温度：≤5℃。
1.4冬季最低气温：-18.3℃（时间≤7天，每天≤5小时）。
1.5采暖期冬季室外设计温度：-7.6℃。
1.6冬季取暖天数：125天。
1.7冬季室内设计标准温度：
1.8室内不低于18℃；设计范围：18-22℃；
1.9冬季房屋热量表：
|
北京市公建类建筑的热指标 |
||||
|
公建类建筑热指标 |
||||
|
建筑类型 |
采暖建筑物耗热量指标（w/m2） |
采暖设计热指标（w/m2） |
||
|
选用区间 |
设计值 |
选用区间 |
设计值 |
|
|
学校、办公类建筑 |
36-41 |
39 |
49-57 |
110 |
|
医院、托幼类建筑 |
40-51 |
46 |
55-70 |
110 |
|
影剧院,展览馆类建筑 |
33-52 |
43 |
45-71 |
110 |
|
大礼堂,体育馆类建筑 |
27-72 |
50 |
37-99 |
110 |
备注:采暖设计热指标（w/m2）设计值大于选用区间原因;因本项目房屋多数为平房，保温差。(选用区间数值为集中房屋楼房混合平均值供参考）。
三、超低温空气源热泵采暖机组选配型
1.北京市昌平区阳坊镇药王庙超低温空气源热泵供暖热负荷计算及供热方式：
|
序号 |
项目地点 |
采暖建筑面积 |
热负荷指标（w/m2） |
总供热负荷kw·h |
供热方式 |
|
1 |
药王庙大殿 |
260㎡ |
200w/㎡ |
124kw·h |
集中 |
|
2 |
小院北房 |
54㎡ |
150w/㎡ |
19kw·h |
|
|
3 |
小院东房 |
50㎡ |
150w/㎡ |
19kw·h |
|
|
4 |
小院西房 |
50㎡ |
150w/㎡ |
19kw·h |
|
备注：集中供热拆除原有燃煤锅炉，就近安装机组，分区供热因原有管道老旧及热管网漏热漏水综合考虑建议分区供热。

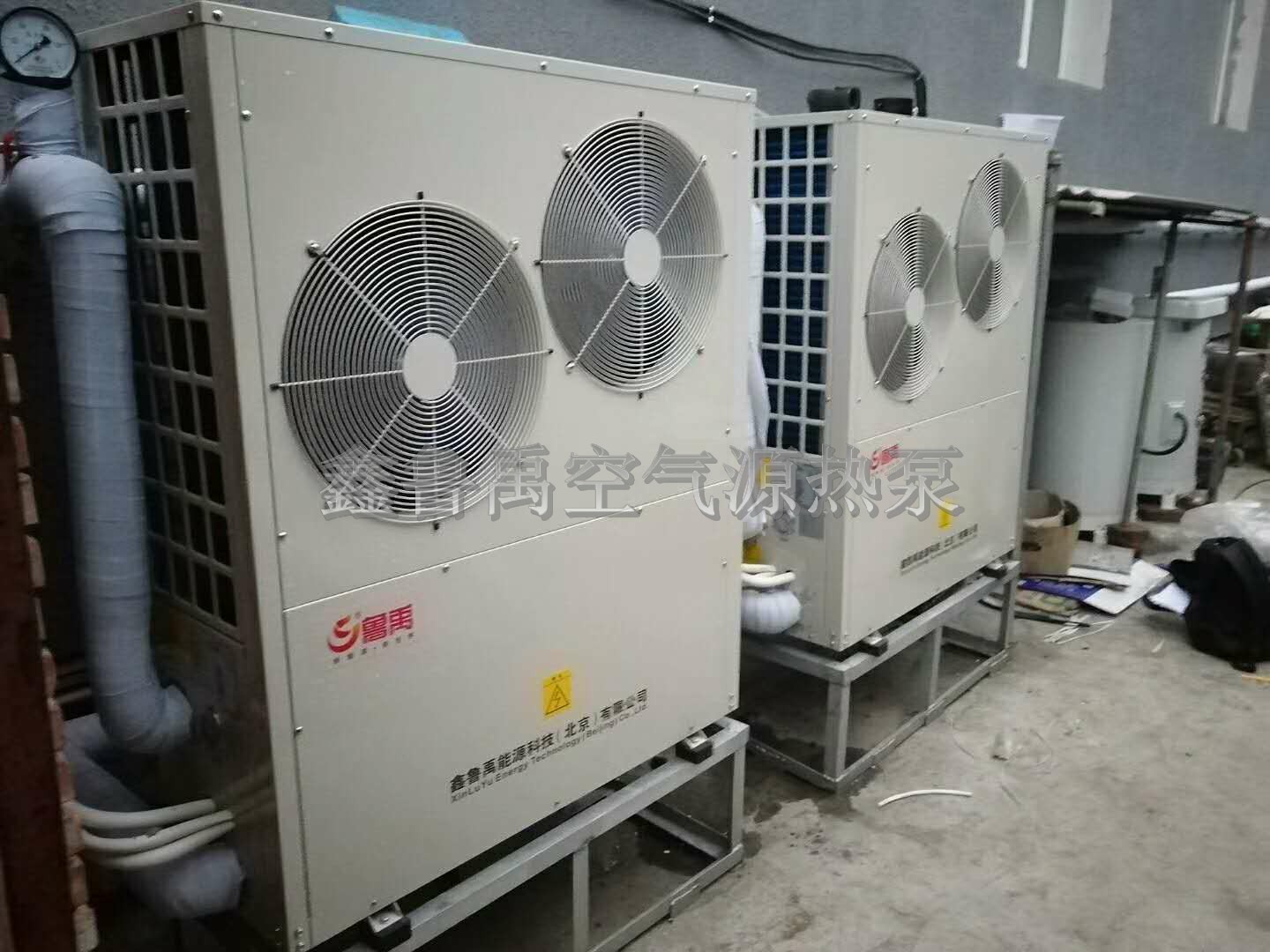

2.机组选型配置
|
序号 |
项目地点 |
采暖建筑面积 |
机组选型型号 |
备用及极寒保证措施 （平时正常不启用） |
供热方式 |
|
1 |
药王庙大殿 |
260㎡ |
LYK-71RD(25P) |
无辅助 |
集中 |
|
2 |
小院北房 |
54㎡ |
LYK-15RD(5P) |
无辅助 |
集中 |
|
3 |
小院东房 |
50㎡ |
LYK-15RD(5P) |
无辅助 |
集中 |
|
4 |
小院西房 |
50㎡ |
LYK-15RD(5P) |
无辅助 |
集中 |
3.供暖分部用电负荷及线路配置表
|
序号 |
项目地点 |
采暖专用电 额定负荷/最大（380V） |
额定电流/最大电流 （A） |
线路型号规格 |
备注 |
|
1 |
药王庙大殿 |
LYK-71RD(25P) |
30.4 |
YJV3*10+2或+1 |
集中 |
|
2 |
小院北房 |
LYK-15RD(5P) |
7.6 |
YJV3*4+2或+1 |
集中 |
|
3 |
小院东房 |
LYK-15RD(5P) |
7.6 |
YJV3*4+2或+1 |
集中 |
|
4 |
小院西房 |
LYK-15RD(5P) |
7.6 |
YJV3*4+2或+1 |
集中 |
备注：电网负荷配置设计应按照最大负荷及电流匹配。
原有末端暖气片设计及新装空气源热泵末端设计说明
设计说明：
3.1现设计空气源热泵供暖，供水温度55℃，回水温度50℃，供回水温差5℃。属于小温差大流量供热方式。
注：目前国家供暖与空气调节设计规范采用小温差大流量供热方式（节能规范标准）。
两者对比：
①大温差小流量供热方式热损失高，换热效率低。
②小温差大流量供热方式热损失低，换热效率高。
3.2根据散热器散热系数结合空气源热泵节能舒适小温差大流量供热方式应增加末端采暖换热器。
选用方式方案：

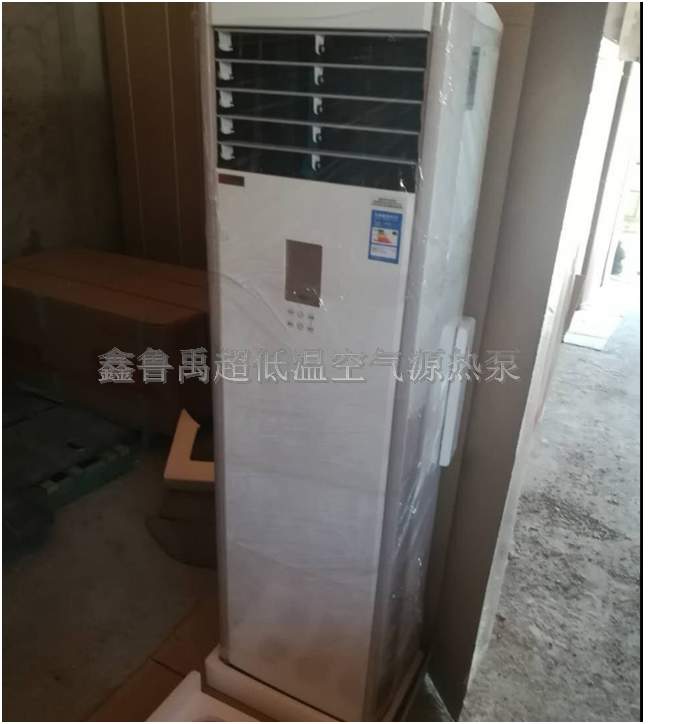

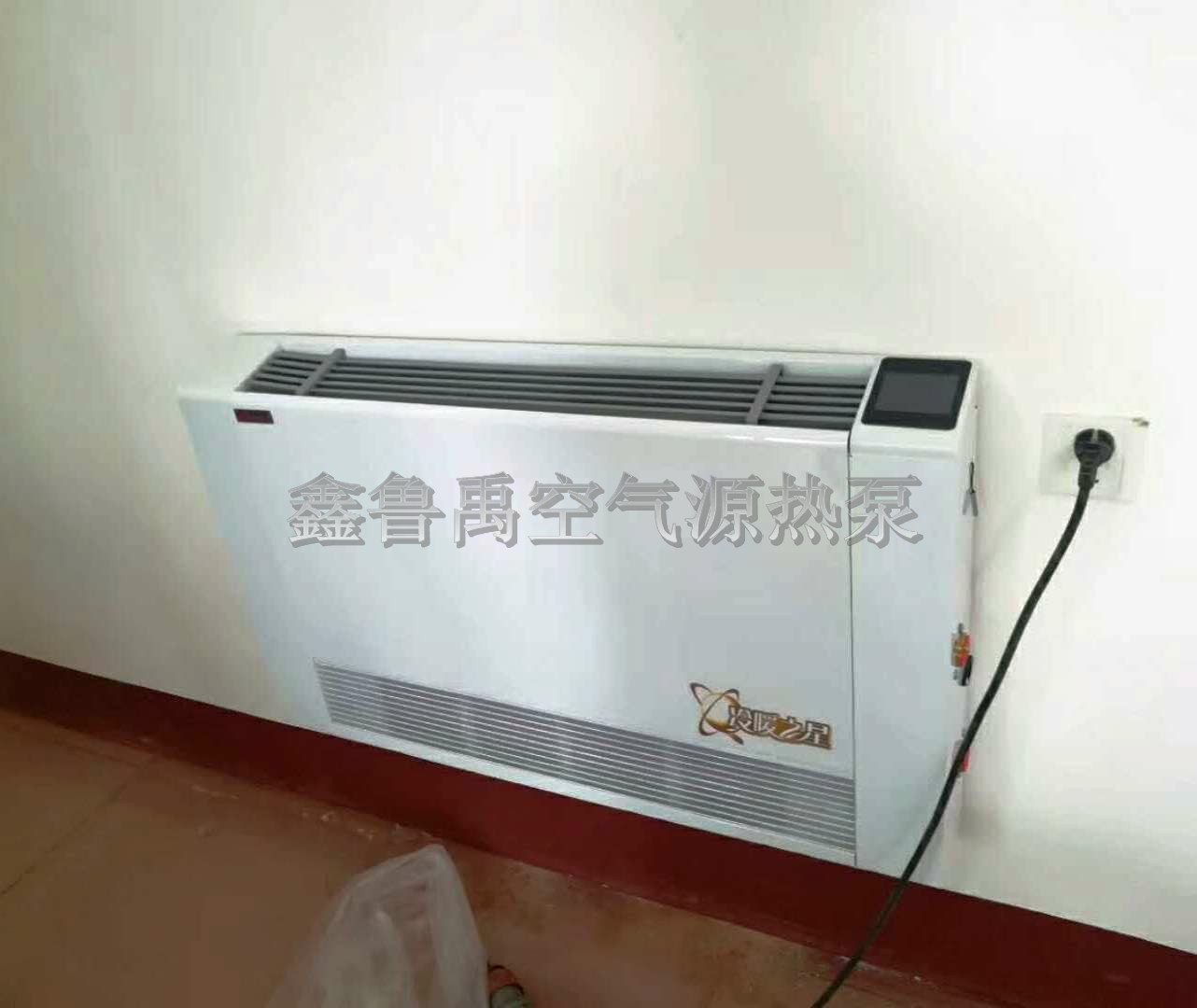

需求热负荷及温度要求高的房间增加风机盘管自控温强对流散热器。
四.新装空气源热泵末端设计增加配置表
|
序号 |
项目地点 |
增加散热器 （暖气片） |
增加散热器 （风机盘管） |
采暖建筑面积 |
备注 |
|
1 |
药王庙大殿 |
无 |
12台 |
260㎡ |
集中 |
|
2 |
小院北房 |
无 |
4台 |
54㎡ |
|
|
3 |
小院东房 |
无 |
4台 |
50㎡ |
|
|
4 |
小院西房 |
无 |
4台 |
50㎡ |
|
备注：末端增加散热器数量根据房屋使用用途进行实际匹配
目前，阳坊药王庙鑫鲁禹超低温空气源热泵供暖系统解决方案已经制定完毕，致力于殿宇及跨院儿屋舍的采暖温度得以保障。为首都文物建筑的维护贡献了自己的一份力量。
五、关于鑫鲁禹超低温空气源热泵
超低温空气源热泵除了在超低温环境下稳定运行，超低温空气源热泵的另一个重要的特点就是节能。传统的电采暖和燃气采暖设备是通过消耗燃气和电能来获得热能，而超低温空气源热泵是通过吸收空气中的热量来达到供暖采暖的目的，它的好处有如下几点：
1.整个机组系统都是全自动化控制，无需专人管理;
2.比传统供暖设备更加节能环保、安全可靠，使用成本只有电锅炉的1/4，燃气炉的1/3。同时，与太阳能产品相比，克服了太阳能依靠阳光采热和安装不便的缺点；
3.机组占地面积小，不受安装场地限制；
4.使用寿命长达15年之久；
正是凭借在舒适、便捷、耐用、节能等方面的出色表现，鑫鲁禹空气源产品成为深受京津冀等地煤改电项目可信赖的超低温空气源热泵品牌产品。
