超低温空气源热泵建筑供热自控系统 

一、超低温空气源热泵概念及自控系统的意义：

 随着经济的快速发展与人们生活品位的提高，舒适采暖和生活热已经成为现代人们的生活必需品，相比传统采暖和热水器设备，空气源热泵有着节能、环保、舒适、热效率高等无可比拟的优势，空气源热泵提取大气中的热量，把空气中的热量转移到生活和工业中需要的地方，如采暖，热水等，是真正低耗高效的能源。消耗1度电大约能产生4度电的热能，如果把以前煤加热，电加热的设备换成热泵加热，理论上消耗的能源只相当于以前的1/4。由此可见热泵技术在节能方面的优越性。也目前政府大力提倡煤改电的绿色环保，低耗节能的清洁能源。

热泵供热自控系统属于热泵技术领域，当超低温空气源热泵机组设备投入运行后，需要在当地配备一定数量的售后维护人员，但由于设备部署的地理位置分散，给现场维护带来的很大的困难，会形成巨大的维护成本。在系统分析空气源热泵机组供热自控系统国内外研究现状的基础上，结合空气源热泵机组的运行需要，研发了面向网络的超低温空气源热泵建筑供热自控系统，系统具有远程监控、报警、历史查询、用水量预测以及机组运行优化控制等功能，能够在线监测机组的运行状态，提高机组的运行效率，保障机组安全运行，并通过内嵌的基于用水量预测的优化运行控制进一步实现了节能降耗。系统具有良好的实用性、扩充性和跨平台性，以保证维护人员在远程就可以处理大部分设备问题，当地只配备少量机动人员即可。

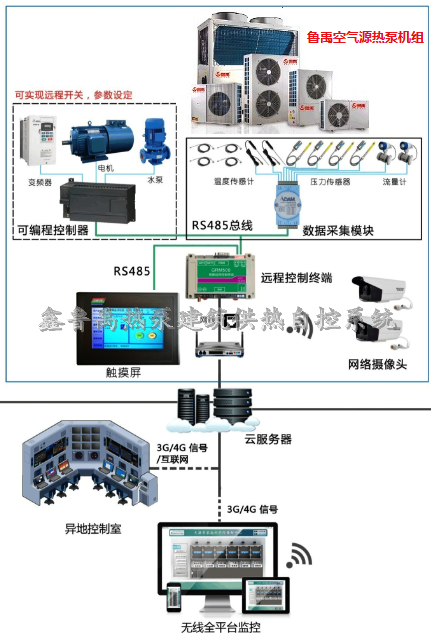

二、超低温空气源热泵建筑供热自控系统架构

  1.系统由几个主要部分组成：

  数据采集端，包括流量传感器、温度传感器、热泵机组主机控制器等;

  配电控制端，包括多功能数字电能表、数字热量表、互感器、配电控制柜模块等;

  管理中心端，包括工控管理机、远程测控及管理软件系统、UPS电源、控制台、打印机等;

  远程监测端，包括办公计算机、web版监测软件、UPS电源、控制台、打印机等。

  2、主要监测数据：

  热泵机组热源端供回水温度、流量，末端侧的供回水温度、流量，室外环境温度，热泵机组的功率，末端侧水泵的功率，末端散热设备的功率。

三、超低温空气源热泵建筑供热自控系统功能

  1.设备远程调试：针对调试中的热泵机组，可以实现对PLC控制器的远程程序上传、下载的功能，使调试人员可以随时修改PLC程序，节约了大量的外出调试时间。

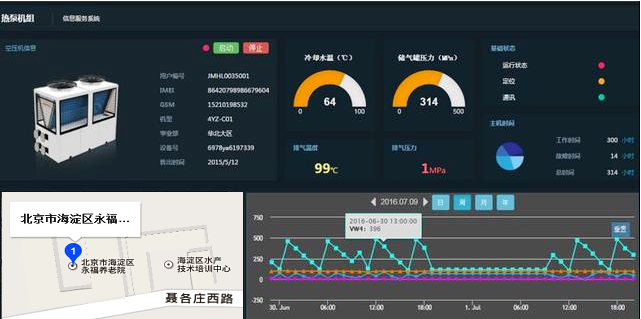

  2.热泵能效分析：对售出热泵机组的运行能效进行分析，让业主和厂家管理人员实时掌握设备的运行能效情况。包括热泵的日/周/月用能曲线、月用能环比柱状图以及年度同比用能柱图等.

  3.设备管理：远程监控系统设计了对热泵机组本身的设备数据进行管理的功能。包括设备基本信息的录入、查询，设备的检索及查询，设备检修记录的录入及查询。

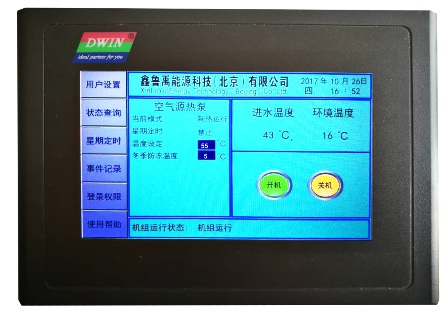

  4.设备状态监控：包括对热泵机组的压缩机、气体冷却器、节流阀、蒸发器的介质物理参数监测以及系统所在地室外温度等。

  5.报警管理：当监测到设备异常数据及设备网络掉线时该系统可向当地的维护人员和厂家技术人员主动推送报警短信。

  6.用户管理：系统实现了对厂家技术人员、现场维护人员、业主各层级多角色权限控制。

结论：超低温空气源热泵建筑供热自控系统操作界面友好方便，利用并整合了计算机网络技术、自动控制技术、通讯技术和人工智能系统，是运行稳定、节电效果明显、专业性强的用于建筑供热控制的自控系统。
